Drahterodieren

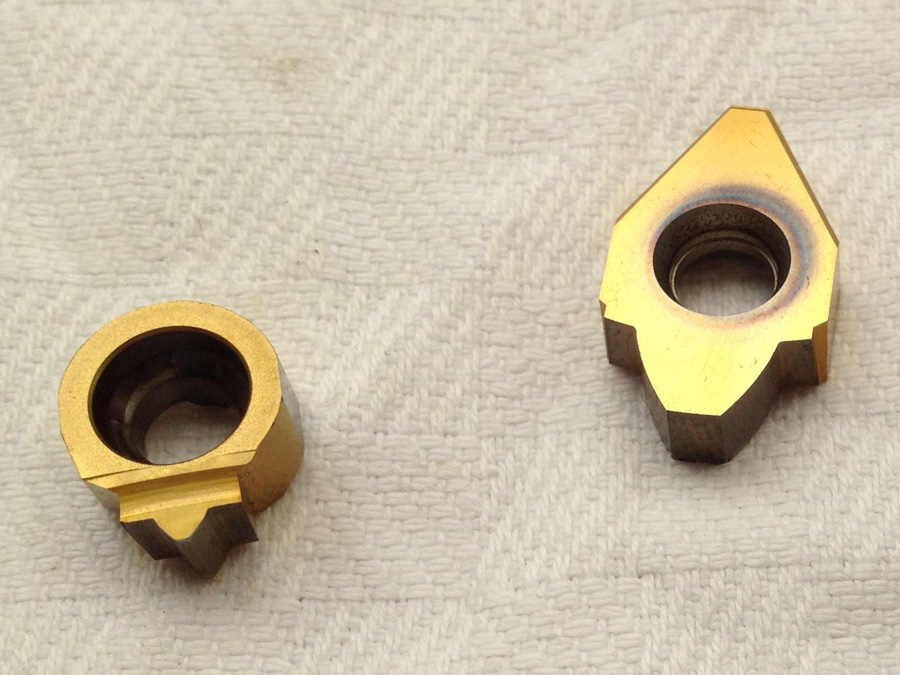

Mit Hilfe unserer Drahterodiermaschine Cut 20P von Agie-Charmilles steigern wir unsere Flexibilität und Zuverlässigkeit, da wir nun Stoß- und Ziehwerkzeuge zum Nuten und Verzahnungsstoßen selbst umarbeiten und jegliche Sonderverzahnung innen und außen erodieren können. Jegliche Sonder-Passfedernuten und -Keilnabenprofile lassen sich damit sofort präzise fertigen, ohne dass wir dafür ein Werkzeug beschaffen müssen. Große Vorteile ergeben sich beim Drahterodieren natürlich auch für die Bearbeitung in Durchgangsbohrungen, aber durchaus auch für Sackbohrungen.
Vorteile des Drahterodierens
- Keine Sondermesser: Wir können alle möglichen Nuten und Keilprofile ohne Verzögerung fertigen, da wir keine Sondermesser beschaffen müssen.
- Beliebige Toleranzfelder: Jede Toleranz ist unabhängig vom Messer möglich.
- Größere Präzision: Auch engere Toleranzen als bisher sind möglich. Je nach Werkstück können wir Toleranzen von wenigen µm einhalten.
- Beliebige Eckenradien: Auch die immer häufiger geforderten Eckenradien bei Nuten fertigen wir ohne Sondermesser.
- Verzugsfreie Nuten: Wir können Nuten jetzt auch nach dem Härten fertigen, daher sind die Nuten verzugsfrei und passen genau.
- Günstige Fertigung: Außerdem können wir auf das Vordrehen zum Härten verzichten, was die Fertigung günstiger macht. Das Drahtschneiden geht auf der modernen Maschine mit hoher Geschwindigkeit und ist oft günstiger als man denkt.
- Programmierung in Sekunden: Das Programmieren von Nuten, Mehrfachnuten und Keilnabenprofilen erledigen wir dank unserer selbst programmierten Software in ca. 30 Sekunden.
- Sichere Montage durch Kantenbruch: Bei jeder Nut fertigen wir einen ordentlichen Kantenbruch, so dass Gratfreiheit und sichere Montierbarkeit gewährleistet sind.

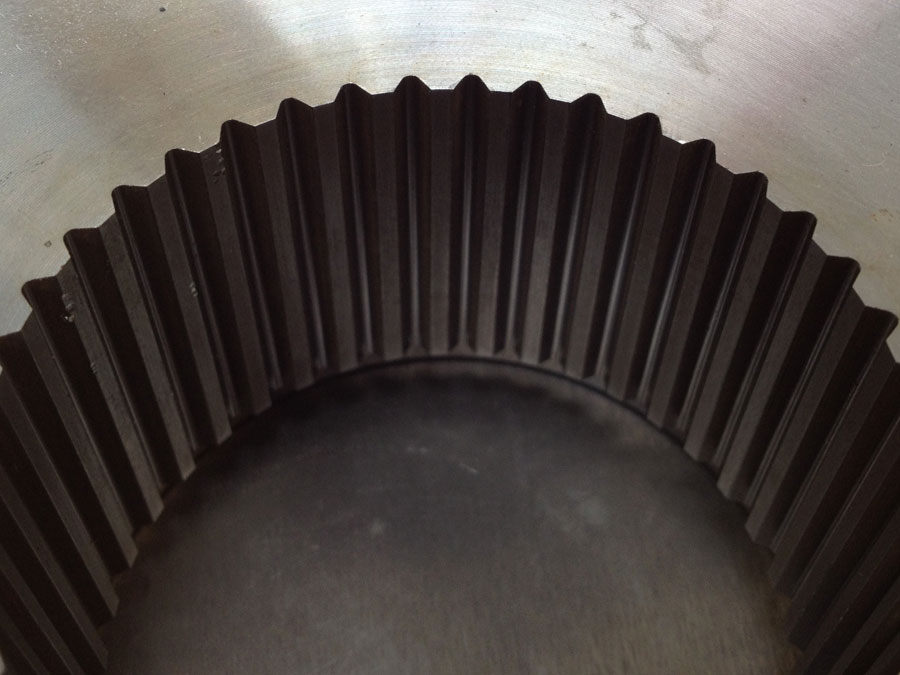

- Beliebige Innenverzahnungen: Jede beliebige Innenverzahnung ab etwa Modul 0,8 mm können wir ohne Zeitverzögerung fertigen, ohne ein Werkzeug beschaffen zu müssen.

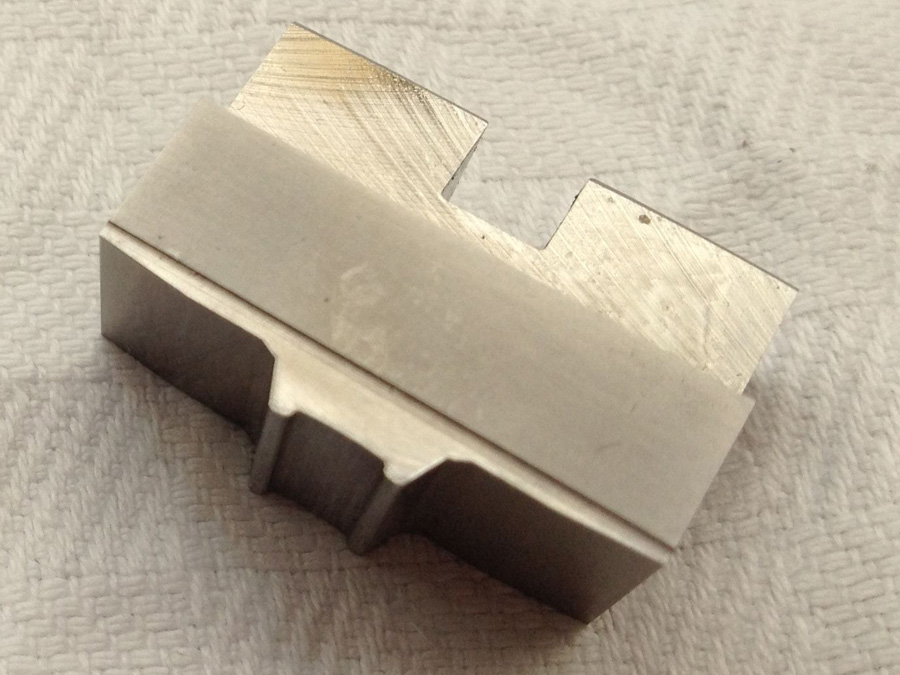

- Beliebige Nuten, Keilprofile und Innenverzahnungen auch in Sacklöcher: Auch bei der Fertigung von Profilen in Sacklöchern hilft uns die Drahterodiermaschine, indem wir schnell eigene Sondermesser für unsere Stoßmaschinen fertigen können.
Produktfotos
Spezifikationen
- Verfahrwege: X=350mm, Y=250mm, Z=250mm
- Konik bis 25° bei 80 mm Höhe möglich
- Werkstückabmessungen max. 900 x 680 x 250 mm
- Innenprofile natürlich nur in Durchgangsbohrungen
Produkte
Unsere Fertigungsmöglichkeiten
Unser Betrieb fertigt mit 20 Mitarbeitern Zahnräder, Wellen und andere Werkstücke mit Verzahnungen hauptsächlich in Kleinserien. Mit unseren modernen Maschinen fertigen wir aber auch Stückzahlen bis ca. 2.000 Stück wettbewerbsfähig. Wir fertigen nur im Kundenauftrag nach Zeichnungen, den gängigen Normen und ausschließlich für den gewerblichen Bedarf. Wir führen keine Lagerware, können aber natürlich auch Standardteile fertigen. In der Übersicht finden Sie unsere Fertigungsmöglichkeiten.
Unsere Maschinen
Für alle Bereiche des Verzahnens, Wälzfräsen, Wälzstoßen und Verzahnungsschleifen, verfügen wir über modernste CNC-Bearbeitungsmaschinen. Zum Räumen von Innenprofilen stehen zusätzlich unsere Räummaschine und unser großes Werkzeuglager zur Verfügung. Für die Bearbeitung von Durchgangsbohrungen kommt unsere Drahterodiermaschine zum Einsatz.
Seiten
Unser Qualitätsmanagementsystem ist seit 2006 ISO 9001-zertifiziert.
